一、脱硫脱硝系统整体治理逻辑
很多地区燃煤锅炉、烧结机头窑炉在燃烧工况下，炉膛高温会大量生成二氧化硫（SO₂）、氮氧化物（NOₓ）两类重点管控污染物。
脱硫脱硝一体化系统采用“高温脱硝+电除尘+后端湿法脱硫”标准布置路线，把烟气内气态污染物转化为石膏、氮气与水蒸气，实现烟尘、SO₂、NOₓ三项指标同步达标。
整套系统分为七大单元：锅炉出口烟道、SCR脱硝反应器、空预器、电除尘器、脱硫吸收塔、烟气再热器、烟囱排放系统。
二、石灰石‑石膏湿法脱硫核心原理
化学反应方程式
-
吸收反应：CaCO₃+SO₂+½H₂O=CaSO₃·½H₂O+CO₂
-
强制氧化：2CaSO₃+O₂+4H₂O=2CaSO₄·2H₂O
工艺流程
-
浆液制备：石灰石矿石研磨至250目粉料，加水调配吸收浆液，pH区间控制5.2‑5.8。
-
逆向喷淋洗涤：引风机将原烟气送入吸收塔底部，烟气自下而上上行，喷淋层高压雾化浆液自上而下逆向冲刷烟气，二氧化硫被液相充分捕集。
-
石膏脱水资源化：氧化风机持续送入压缩空气，亚硫酸钙氧化生成二水石膏晶体，石膏浆液通过真空皮带脱水机脱水，石膏可作为陕北建材骨料外销。
-
净烟气除雾排放：净化烟气经过除雾器剥离浆液雾滴，烟气升温后经烟囱高空排放。

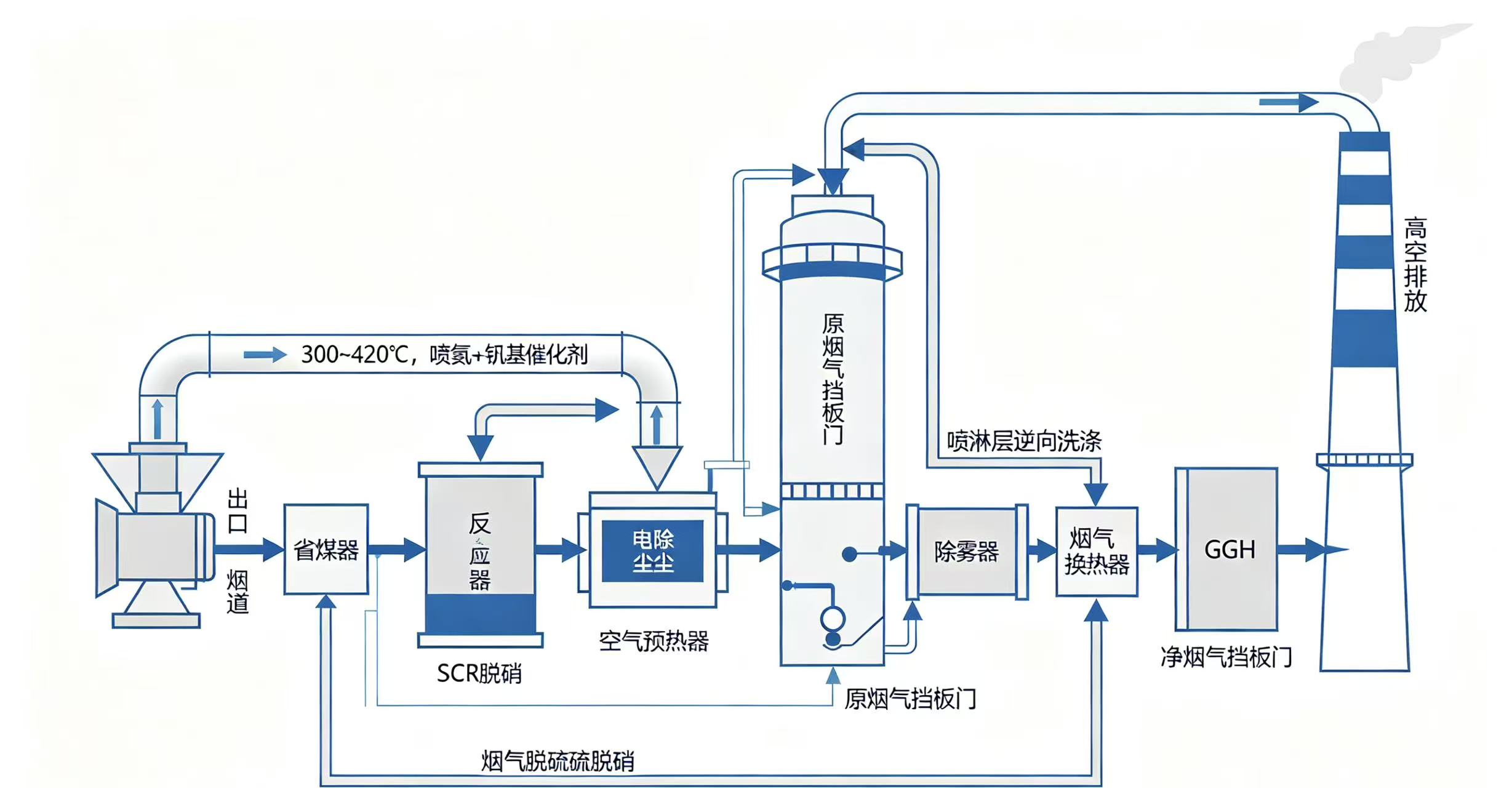

烟气脱硫脱硝工艺流程和工作原理图
运行参数表
|
项目 |
设计参数 |
现场运行区间 |
|
脱硫效率 |
≥98% |
95%‑99% |
|
液气比 |
12L/m³ |
10‑15L/m³ |
|
浆液pH值 |
5.5 |
5.2‑5.8 |
|
吸收塔入口烟温 |
140℃ |
100‑180℃ |
三、SCR选择性催化还原脱硝原理
主反应方程式
4NO+4NH₃+O₂=4N₂+6H₂O
2NO₂+4NH₃+O₂=3N₂+6H₂O
施工运行流程
-
还原剂制备：液氨完成气化处理，稀释风机把氨气与原烟气均匀混合，精准喷入省煤器出口烟道。
-
催化还原反应：300‑420℃高温烟气进入SCR反应器，钒基蜂窝催化剂触发催化反应，氮氧化物与氨气还原为氮气与水蒸气。
-
闭环环保管控：CEMS在线监测设备实时上传排放数据，自动调节喷氨阀门开度，氨逃逸严格控制≤3ppm，防止空预器硫酸氢铵堵塞腐蚀。
脱硝关键参数表
|
项目 |
设计指标 |
现场管控范围 |
|
脱硝效率 |
≥90% |
85%‑95% |
|
最佳烟温窗口 |
340℃ |
300‑420℃ |
|
氨逃逸浓度 |
≤2ppm |
≤3ppm |
|
催化剂压差 |
≤300Pa |
≤400Pa |
四、项目配置方案
-
300MW大型火电机组：SCR脱硝+电除尘+石灰石石膏湿法脱硫，适配高硫煤机组；TM370烟气耐酸碱耐磨防腐涂料，单涂层。
-
关中工业园区20‑75t/h工业锅炉：SNCR炉膛脱硝+半干法循环流化床脱硫，占地小、投资偏低；NH760耐强酸重防腐涂料，底+面。
-
焦化玻璃窑炉：低温SCR+钠基干法脱硫，耐粉尘、抗高温腐蚀。GK23耐高温防酸碱涂料，单涂层。
五、总结
脱硫脱硝成套环保设备是钢铁、热电、化工、锂电、水泥、建材等行业减污降碳核心设施。吃透整套反应原理，可以大幅降低设备故障频次，保障机组长周期超低排放稳定运行。西安易斯柏涂料作为国家级科技型企业，一直深耕特殊防护技术和产品，可提供烟气治理的各种设施设备防腐全流程高品质产品和涂装一站式服务。
|
|
