| |
引言
涂层缺陷是影响工程验收、涂层使用寿命、设备基材防护效果的核心问题。西安易斯柏涂料作为国家级科技型企业，深耕高性能应用型工业涂料技术多年，结合现场涂装作业经验和涂层缺陷修复经验，对涂层鼓泡问题进行分析并提出解决方法。
一、基层水汽
-
第一道漆膜完全固化后，钢板、混凝土基面会吸潮返潮。
第二遍油漆喷涂上去，把底下潮湿水汽牢牢密封住。温度升高，水汽汽化膨胀，顶起漆膜形成鼓包。
-
底材喷砂/打磨后，表面冷凝结露，第一道漆干透后湿气还藏在锈坑、针孔里。
二、新旧漆膜附着力差，层间封闭起泡
-
第一道面漆完全实干，表面形成致密光滑漆膜，表面没有粗糙度。第二道漆抓不住基面，两道漆之间结合力不足。
高温暴晒后，两层漆膜热胀冷缩不一致，界面脱层，空气进入就鼓泡。
-
单组份丙烯酸、醇酸漆，完全固化后表面会粉化，复涂极易出现层间气泡。
三、施工环境水汽过大
-
湿度＞85%施工，第一道漆干透只是表干，内部水分没有完全挥发。
-
昼夜温差大，夜间基材凝露，第一遍漆膜下方暗藏水汽，第二遍面漆直接封闭。
四、涂料本身配套问题
-
第一道漆膜完全交联固化，面漆封闭性太强，下层漆膜无法透气，内部挥发分被锁住，受热鼓泡。
-
高温工业涂料（耐高温漆、烟气脱硫防腐漆），底漆耐高温封闭性高，间隔时间太久复涂，极易出现针泡、鼓包。

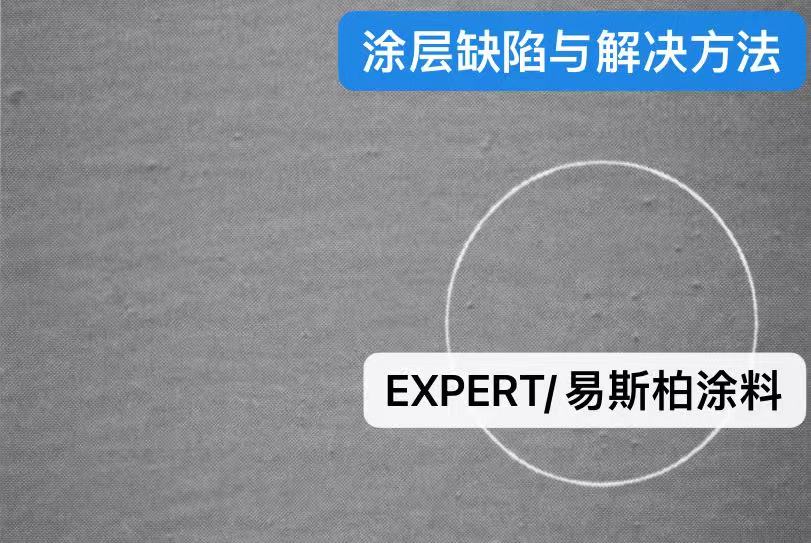

涂层鼓泡缺陷分析和解决方法
五、面涂涂的太厚
面涂太厚，且环境温度高，表面快速干燥后，里面的溶剂挥发不出来，导致新涂的面涂出现鼓泡或起皮。
六、现场根治方案
严格控制复涂间隔：高温面漆间隔不超过24小时，第一道半干状态下直接喷涂第二道，严禁完全干透后重涂。
间隔超期必须打磨拉毛：把第一道完整漆膜打磨出粗糙纹理，破除致密封闭层，提升层间附着力。
施工前钢材温度必须高于露点3℃以上，杜绝基层结露返潮。
-
大面积鼓泡返工：整体打磨铲除起鼓漆膜，喷砂除锈，缩短两道喷涂间隔，湿碰湿施工。
-
涂装时，尽量多遍薄涂，每遍薄涂避免一遍涂装过厚。
-
涂装作业时，环境不温度不能过高，建议不超过40℃，且通风换风良好。
|
|
